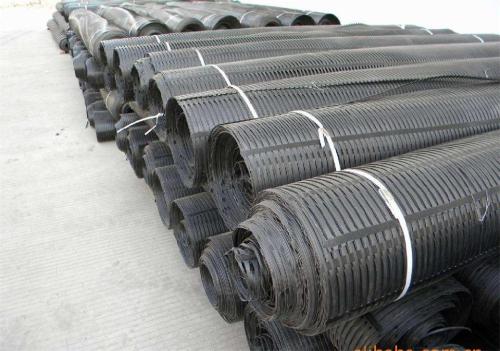

塑料土工格柵的施工工藝是我們廠家已經(jīng)熟知的，今天就來為客戶朋友們分享一下相關(guān)的知識。

　　塑料土工格柵的材質(zhì)選擇直接影響到產(chǎn)品的性能;所以要求該材料具有較好的沖擊韌性，較好的耐候性，并且在長期使用中能保持穩(wěn)定的性能。塑料土工格柵主要由兩種配方組成，既考慮了地域和環(huán)境的差異，又考慮了工程要求。

　　以高密度聚乙烯為主要原料，加入橡膠作增韌改性劑，可改善高密度聚乙烯耐環(huán)境應(yīng)力開裂的性能。本配方生產(chǎn)的產(chǎn)品具有良好的低溫耐受性，適用范圍廣。西北部和東北特別適合。

　　以聚丙烯為主要原料，加入抗氧劑，改善了聚丙烯的抗熱老化性能，并經(jīng)-2370℃高溫下使用，具有良好的應(yīng)用前景。

　　塑膠土工格柵生產(chǎn)過程質(zhì)量控制要點(diǎn)

　　一、板材生產(chǎn)。塑料土工格柵的板材質(zhì)量直接影響其性能。為了確保樹脂的塑化性能，需選用高效率的螺桿直徑150mm單螺旋擠出機(jī)。制作的薄板寬度為1.0-2.0m，厚度2~5mm，表面平整光滑，無氣泡、層狀或雜質(zhì)，厚度允許誤差±0.2mm。

　　二、網(wǎng)眼加工。使用步進(jìn)式自動精密打孔機(jī)，打孔機(jī)的頻率必須與板材生產(chǎn)的拉絲速度匹配，連續(xù)自動進(jìn)行打孔。塑膠網(wǎng)孔一般直徑8~Φ8~Φ15mm，孔距20mm以下，為保證后續(xù)拉延順利進(jìn)行，要求成形孔的邊沿光滑，無飛邊。

　　三是溫度控制。熱處理溫度是影響土工格柵尺寸均勻性的關(guān)鍵因素，一般情況下，熱處理溫度控制在140~160℃之間，熱處理溫度與生產(chǎn)速度密切相關(guān)。因?yàn)闇囟日`差范圍很小，加熱方式尤其重要，一般的加熱介質(zhì)是水，水通過電加熱器加熱到規(guī)定的溫度，板材通過預(yù)熱槽均勻受熱，然后通過拉長成橢圓形的網(wǎng)格板。

　　四是拉伸速度。慢速熱拉伸使聚合物分子鏈沿拉伸方向高度取向，工藝要求高。拉伸速度決定了網(wǎng)格的拉伸比和物理性質(zhì)。拉伸比一般可以在5-8倍之間調(diào)節(jié)。未拉伸土工格柵的拉伸強(qiáng)度僅為20~35Mpa，而高拉伸取向土工格柵的拉伸強(qiáng)度可達(dá)150Mpa。

　　好的塑料格柵首先就要在生產(chǎn)過程中有個(gè)保證，希望今日分享的內(nèi)容能夠幫助到大家。
